13713

frézy pro výrobu forem kulové 70 hrc

Y -10°

λ 30°

z=2

ø

1÷12

Kulová

zpusob_3smery

zuby_2

HM MG6

DIN

Alfa

ROUND

Leštění

aplikace	doporučené	použitelné

<2000 N/mm2	<50 HRC	<60 HRC	<70 HRC
<1200 N/mm2	<40 HRC	Nerez	Litina	Alu

hrubování	dokončování

řezné podmínky test trvanlivosti vysvětlivky

									TripleCoating Cr

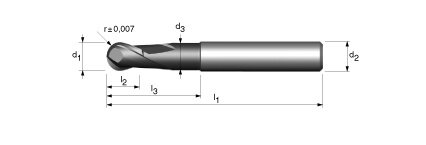

ød1 ±0,01	r ±0,007	ød2 h5	ød3 ±0,03	l2	l3	l1	α	z	Obj. číslo	€	Kč
0,4	0,2	6	0,36	0,4	1,2	57	12°	2	13713T.002	45,27	1109
0,5	0,25	6	0,46	0,5	1,5	57	11°	2	13713T.005	45,27	1109
0,6	0,3	6	0,56	0,6	1,8	57	11°	2	13713T.006	45,27	1109
0,8	0,4	6	0,75	0,8	2,4	57	11°	2	13713T.008	45,27	1109
1	0,5	6	0,94	1,5	3	57	10°	2	13713T.010	45,27	1109
1,5	0,75	6	1,4	2	4,5	57	9°	2	13713T.015	45,27	1109
2	1	6	1,8	2,5	6	57	8°	2	13713T.020	45,27	1109
2,5	1,25	6	2,3	3	7,5	57	7°	2	13713T.025	45,27	1109
3	1,5	6	2,8	4	9	57	6°	2	13713T.030	45,27	1109
4	2	6	3,7	5	12	57	4°	2	13713T.040	45,27	1109
5	2,5	6	4,6	6	15	57	2°	2	13713T.050	45,27	1109
6,0*	3	6	5,5	7	20	57	0°	2	13713T.060	51,55	1263
8,0*	4	8	7,4	9	26	63	0°	2	13713T.080	61,67	1511
10,0*	5	10	9,2	11	31	72	0°	2	13713T.100	78,32	1919
12,0*	6	12	11	12	37	84	0°	2	13713T.120	110,49	2707
									Skladem, na objednávku 24h

* tolerance pro tyto d1 je 0/–0,02

příklad objednávky: 13713T.002 - 5 ks
