13731

frézy pro výrobu forem mikrofrézy 70 hrc

Y 0°

λ 30°

z=2

ø

0,5÷6

Kulová

zpusob_2smery

zuby_2

HM MG6

DIN

Alfa

HSC

ROUND

Leštění

aplikace	doporučené	použitelné

<2100 N/mm2	<70 HRC
<1200 N/mm2	<40 HRC	Nerez	Litina	Alu

hrubování	dokončování

řezné podmínky vysvětlivky

									TripleCoating Si

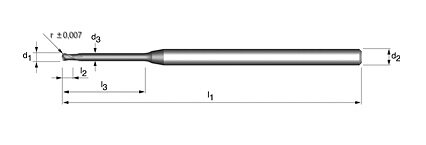

ød1 0/–0,015	r ±0,007	l3	l2	ød3	ød2 h5	l1	α	z	Obj. číslo	€	Kč
0,5	0,25	4	0,4	0,46	4	60	8	2	13731X.0050.040	39,58	1029
0,5	0,25	6	0,4	0,46	4	60	7	2	13731X.0050.060	39,58	1029
0,6	0,3	4	0,45	0,56	4	60	8	2	13731X.0060.040	39,58	1029
0,6	0,3	8	0,45	0,56	4	60	6	2	13731X.0060.080	39,58	1029
0,8	0,4	2	0,6	0,76	4	60	10	2	13731X.0080.020	39,58	1029
0,8	0,4	6	0,6	0,76	4	60	7	2	13731X.0080.060	39,58	1029
0,8	0,4	10	0,6	0,76	4	60	6	2	13731X.0080.100	39,58	1029
1	0,5	3	0,8	0,95	4	60	9	2	13731X.0100.030	39,58	1029
1	0,5	4	0,8	0,95	4	60	8	2	13731X.0100.040	39,58	1029
1	0,5	6	0,8	0,95	4	60	7	2	13731X.0100.060	39,58	1029
1	0,5	8	0,8	0,95	4	60	6	2	13731X.0100.080	39,58	1029
1	0,5	10	0,8	0,95	4	60	5	2	13731X.0100.100	39,58	1029
1	0,5	12	0,8	0,95	4	60	5	2	13731X.0100.120	41,42	1077
1	0,5	16	0,8	0,95	4	60	4	2	13731X.0100.160	43,27	1125
1	0,5	20	0,8	0,95	4	60	4	2	13731X.0100.200	46,92	1220
1,2	0,6	8	1,1	1,15	4	60	6	2	13731X.0120.080	41,42	1077
1,2	0,6	12	1,1	1,15	4	60	5	2	13731X.0120.120	43,27	1125
1,4	0,7	8	1,25	1,34	4	60	6	2	13731X.0140.080	41,42	1077
1,4	0,7	16	1,25	1,34	4	60	4	2	13731X.0140.160	45,08	1172
1,5	0,75	8	1,4	1,44	4	60	6	2	13731X.0150.080	43,27	1125
1,5	0,75	12	1,4	1,44	4	60	4	2	13731X.0150.120	45,08	1172
1,5	0,75	20	1,4	1,44	4	60	3	2	13731X.0150.200	48,77	1268
1,6	0,8	12	1,45	1,54	4	60	4	2	13731X.0160.120	45,08	1172
1,6	0,8	20	1,45	1,54	4	60	3	2	13731X.0160.200	48,77	1268
1,8	0,9	12	1,6	1,73	4	60	4	2	13731X.0180.120	45,08	1172
1,8	0,9	20	1,6	1,73	4	60	3	2	13731X.0180.200	48,77	1268
2	1	6	1,7	1,92	4	60	5	2	13731X.0200.060	43,27	1125
2	1	8	1,7	1,92	4	60	5	2	13731X.0200.080	43,27	1125
2	1	10	1,7	1,92	4	60	4	2	13731X.0200.100	43,27	1125
2	1	12	1,7	1,92	4	60	4	2	13731X.0200.120	45,08	1172
2	1	16	1,7	1,92	4	60	3	2	13731X.0200.160	46,92	1220
2	1	20	1,7	1,92	4	60	3	2	13731X.0200.200	48,77	1268
2	1	25	1,7	1,92	4	70	2	2	13731X.0200.250	50,58	1315
2	1	30	1,7	1,92	4	70	2	2	13731X.0200.300	50,58	1315
3	1,5	10	2,5	2,9	6	60	5	2	13731X.0300.100	50,08	1302
3	1,5	25	2,5	2,9	6	70	3	2	13731X.0300.250	55,58	1445
3	1,5	35	2,5	2,9	6	80	2	2	13731X.0300.350	59,23	1540
4	2	15	3	3,9	6	60	3	2	13731X.0400.150	53,73	1397
4	2	35	3	3,9	6	80	2	2	13731X.0400.350	59,23	1540
4	2	50	3	3,9	6	100	2	2	13731X.0400.500	66,69	1734
5	2,5	30	3,5	4,9	6	80	1	2	13731X.0500.300	57,42	1493
5	2,5	50	3,5	4,9	6	100	1	2	13731X.0500.500	66,69	1734
6	3	30	5	5,9	6	80	0	2	13731X.0600.300	57,42	1493
6	3	50	5	5,9	6	100	0	2	13731X.0600.500	66,69	1734
									Skladem, na objednávku 24h

další rozměry dle požadavku

příklad objednávky: 13731X.0050.040 – 5 ks
