13732

frézy pro výrobu forem mikrofrézy 70 hrc

Y 8°

λ 30°

z=2

ø

0,5÷3

Radiusova

zpusob_2smery

zuby_2

HM MG6

DIN

Alfa

HSC

ROUND

Leštění

aplikace	doporučené	použitelné

<2100 N/mm2	<70 HRC
<1200 N/mm2	<40 HRC	Nerez	Litina	Alu

hrubování	dokončování

řezné podmínky vysvětlivky

									TripleCoating Si

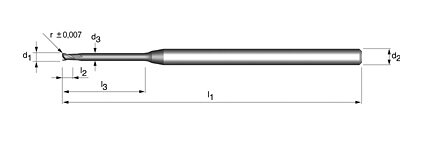

ød1 ±0,01	r ±0,007	l3	l2	ød3	ød2 h5	l1	α	z	Obj. číslo	€	Kč
0,5	0,05	2	0,75	0,46	4	60	10	2	13732X.0050.05.020	39,58	1029
0,5	0,05	4	0,75	0,46	4	60	8	2	13732X.0050.05.040	39,58	1029
0,5	0,05	6	0,75	0,46	4	60	7	2	13732X.0050.05.060	39,58	1029
0,6	0,06	4	0,9	0,56	4	60	8	2	13732X.0060.06.040	39,58	1029
0,6	0,06	8	0,9	0,56	4	60	6	2	13732X.0060.06.080	39,58	1029
0,8	0,08	4	1,2	0,76	4	60	8	2	13732X.0080.08.040	39,58	1029
0,8	0,08	8	1,2	0,76	4	60	6	2	13732X.0080.08.080	39,58	1029
0,8	0,08	12	1,2	0,76	4	60	5	2	13732X.0080.08.120	41,42	1077
1	0,1	6	1,5	0,95	4	60	7	2	13732X.0100.10.060	39,58	1029
1	0,1	8	1,5	0,95	4	60	6	2	13732X.0100.10.080	39,58	1029
1	0,1	10	1,5	0,95	4	60	5	2	13732X.0100.10.100	41,42	1077
1	0,1	12	1,5	0,95	4	60	5	2	13732X.0100.10.120	41,42	1077
1	0,1	14	1,5	0,95	4	60	4	2	13732X.0100.10.140	43,27	1125
1	0,1	16	1,5	0,95	4	60	4	2	13732X.0100.10.160	43,27	1125
1,2	0,12	6	1,8	1,15	4	60	7	2	13732X.0120.12.060	41,42	1077
1,2	0,12	12	1,8	1,15	4	60	5	2	13732X.0120.12.120	43,27	1125
1,4	0,14	6	2,1	1,34	4	60	6	2	13732X.0140.14.060	41,42	1077
1,4	0,14	12	2,1	1,34	4	60	5	2	13732X.0140.14.120	43,27	1125
1,4	0,14	18	2,1	1,34	4	60	4	2	13732X.0140.14.180	45,08	1172
1,5	0,15	6	2,25	1,44	4	60	6	2	13732X.0150.15.060	43,27	1125
1,5	0,15	12	2,25	1,44	4	60	4	2	13732X.0150.15.120	45,08	1172
1,5	0,15	18	2,25	1,44	4	60	3	2	13732X.0150.15.180	46,92	1220
1,5	0,15	25	2,25	1,44	4	60	3	2	13732X.0150.15.250	50,58	1315
1,6	0,16	6	2,4	1,54	4	60	6	2	13732X.0160.16.060	43,27	1125
1,6	0,16	12	2,4	1,54	4	60	4	2	13732X.0160.16.120	46,92	1220
1,6	0,16	20	2,4	1,54	4	60	3	2	13732X.0160.16.200	48,77	1268
1,8	0,18	8	2,7	1,73	4	60	5	2	13732X.0180.18.080	43,27	1125
1,8	0,18	14	2,7	1,73	4	60	4	2	13732X.0180.18.140	46,92	1220
1,8	0,18	20	2,7	1,73	4	60	3	2	13732X.0180.18.200	48,77	1268
2	0,2	8	3	1,92	4	60	5	2	13732X.0200.20.080	43,27	1125
2	0,2	12	3	1,92	4	60	4	2	13732X.0200.20.120	45,08	1172
2	0,2	16	3	1,92	4	60	3	2	13732X.0200.20.160	46,92	1220
2	0,2	20	3	1,92	4	60	3	2	13732X.0200.20.200	48,77	1268
2	0,2	30	3	1,92	4	70	2	2	13732X.0200.20.300	50,58	1315
2	0,5	8	3	1,92	4	60	5	2	13732X.0200.50.080	43,27	1125
2	0,5	12	3	1,92	4	60	4	2	13732X.0200.50.120	45,08	1172
2	0,5	16	3	1,92	4	60	3	2	13732X.0200.50.160	46,92	1220
2	0,5	20	3	1,92	4	60	3	2	13732X.0200.50.200	48,77	1268
2	0,5	30	3	1,92	4	70	2	2	13732X.0200.50.300	50,58	1315
2,5	0,25	12	3,75	2,4	4	60	3	2	13732X.0250.25.120	46,92	1220
2,5	0,25	20	3,75	2,4	4	60	2	2	13732X.0250.25.200	48,77	1268
2,5	0,5	12	3,75	2,4	4	60	3	2	13732X.0250.50.120	46,92	1220
2,5	0,5	20	3,75	2,4	4	60	2	2	13732X.0250.50.200	48,77	1268
3	0,3	12	4,5	2,9	6	60	5	2	13732X.0300.30.120	50,08	1302
3	0,3	20	4,5	2,9	6	70	3	2	13732X.0300.30.200	51,92	1350
3	0,3	30	4,5	2,9	6	80	3	2	13732X.0300.30.300	55,58	1445
3	0,5	12	4,5	2,9	6	60	5	2	13732X.0300.50.120	50,08	1302
3	0,5	20	4,5	2,9	6	70	3	2	13732X.0300.50.200	51,92	1350
3	0,5	30	4,5	2,9	6	80	3	2	13732X.0300.50.300	55,58	1445
									Skladem, na objednávku 24h

další rozměry dle požadavku

příklad objednávky: 13732X.0050.05.020 – 5 ks
