15013D

frézy pro obrábění grafitu mikrofrézy

Y 6°

λ 30°

z=2

ø

0,5÷3

Kulová

zpusob_2smery

zuby_2

HM MG9

Din

Alfa

aplikace	doporučené	použitelné

Grafit

hrubování	dokončování

řezné podmínky testy trvanlivosti vysvětlivky

									Diamond

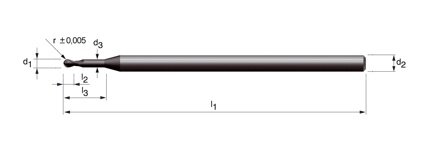

ød1 ±0,005	r ±0,005	ød2 h5	ød3	l2	l3	l1	α	z	Obj. číslo	€	Kč
0,5	0,25	3	0,45	0,6	2,5	58	10	2	15013D.0050.025	26,52	663
0,5	0,25	3	0,45	0,6	5	58	8	2	15013D.0050.050	26,52	663
0,5	0,25	3	0,45	0,6	7,5	58	6	2	15013D.0050.075	26,52	663
0,5	0,25	3	0,45	0,6	10	58	5	2	15013D.0050.100	26,52	663
0,6	0,3	3	0,55	0,8	3	58	10	2	15013D.0060.030	25,84	646
0,6	0,3	3	0,55	0,8	6	58	7	2	15013D.0060.060	25,84	646
0,6	0,3	3	0,55	0,8	9	58	6	2	15013D.0060.090	25,84	646
0,6	0,3	3	0,55	0,8	12	58	5	2	15013D.0060.120	25,84	646
0,8	0,4	3	0,75	1	4	58	8	2	15013D.0080.040	25,16	629
0,8	0,4	3	0,75	1	8	58	6	2	15013D.0080.080	25,16	629
0,8	0,4	3	0,75	1	12	58	4	2	15013D.0080.120	25,16	629
0,8	0,4	3	0,75	1	16	58	4	2	15013D.0080.160	25,16	629
1	0,5	3	0,95	1,2	5	58	7	2	15013D.0100.050	25,16	629
1	0,5	3	0,95	1,2	10	58	5	2	15013D.0100.100	25,16	629
1	0,5	3	0,95	1,2	15	58	4	2	15013D.0100.150	25,16	629
1	0,5	3	0,95	1,2	20	58	3	2	15013D.0100.200	25,16	629
1,2	0,6	3	1,15	1,4	6	58	6	2	15013D.0120.060	25,16	629
1,2	0,6	3	1,15	1,4	12	58	4	2	15013D.0120.120	25,16	629
1,2	0,6	3	1,15	1,4	18	58	3	2	15013D.0120.180	25,16	629
1,2	0,6	3	1,15	1,4	24	58	2	2	15013D.0120.240	25,16	629
1,5	0,75	3	1,45	1,8	7,5	58	5	2	15013D.0150.075	25,16	629
1,5	0,75	3	1,45	1,8	15	58	3	2	15013D.0150.150	25,16	629
1,5	0,75	3	1,45	1,8	22,5	58	2	2	15013D.0150.225	25,16	629
1,5	0,75	3	1,45	1,8	30	58	2	2	15013D.0150.300	25,16	629
2	1	3	1,92	2	12	58	3	2	15013D.0200.120	25,16	629
2	1	3	1,92	2	18	58	2	2	15013D.0200.180	25,16	629
2	1	3	1,92	2	24	58	2	2	15013D.0200.240	25,16	629
2	1	3	1,92	2	30	58	1	2	15013D.0200.300	25,16	629
3,0*	1,5	3	2,9	3	15	58	-	2	15013D.0300.150	25,16	629
3,0*	1,5	3	2,9	3	20	58	-	2	15013D.0300.200	25,16	629
3,0*	1,5	3	2,9	3	25	58	-	2	15013D.0300.250	25,16	629
3,0*	1,5	3	2,9	3	30	58	-	2	15013D.0300.300	25,16	629
									na objednávku, skladem (24 h)

* tolerance pro d1=3,0 je +0/–0,02

příklad objednávky: 15013D.0050.025 - 5 ks
