11461

frézy válcové univerzální

Y 8°

λ 40°

z=4

ø

3÷20

R_i_Sraz

zpusob_2smery

Valc_4z

HM MG10

DIN

ROUND

Leštění

aplikace	doporučené	použitelné

<1200 N/mm2	<40 HRC	Litina
<1600 N/mm2	<50 HRC	Nerez	Alu

hrubování	dokončování

řezné podmínky vysvětlívky

							TripleCoating Si

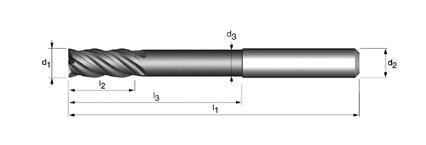

ød1 h10	l2	l1	l3	ød3	ød2 h5	z	Obj. číslo	€	Kč
3	4	75	32	2,8	6	4	114610X.0304	27,17	707
3	8	75	32	2,8	6	4	114610X.0308	27,17	707
4	5	75	34	3,8	6	4	114610X.0405	27,47	714
4	11	75	34	3,8	6	4	114610X.0411	27,47	714
5	6	75	36	4,7	6	4	114610X.0506	27,86	725
5	13	75	36	4,7	6	4	114610X.0513	27,86	725
6	7	75	38	5,7	6	4	114610X.0607	24,84	646
6	13	75	38	5,7	6	4	114610X.0613	24,84	646
8	9	100	63	7,6	8	4	114610X.0809	36,26	942
8	19	100	63	7,6	8	4	114610X.0819	36,26	942
10	11	100	59	9,6	10	4	114610X.1011	51,95	1350
10	22	100	59	9,6	10	4	114610X.1022	51,95	1350
12	13	125	79	11,5	12	4	114610X.1213	69,49	1807
12	26	125	79	11,5	12	4	114610X.1226	69,49	1807
14	15	125	79	13,5	14	4	114610X.1415	105,95	2755
14	26	125	79	13,5	14	4	114610X.1426	105,95	2755
16	17	150	101	15,5	16	4	114610X.1617	125,46	3262
16	32	150	101	15,5	16	4	114610X.1632	125,46	3262
18	19	150	101	17,4	18	4	114610X.1819	171,35	4455
18	32	150	101	17,4	18	4	114610X.1832	171,35	4455
20	21	150	99	19,4	20	4	114610X.2021	186,19	4841
20	38	150	99	19,4	20	4	114610X.2038	186,19	4841
							Skladem, na objednávku 24h

další rozměry dle požadavku
weldon / DIN 6535 HB dle požadavku
rohový rádius dle požadavku

příklad objednávky: 114610X.0304 – 5 ks

							TripleCoating Cr
ød1 h10	l2	l1	l3	ød3	ød2 h5	z	Obj. číslo	€	Kč
3	4	75	32	2,8	6	4	114610T.0304	27,17	707
3	8	75	32	2,8	6	4	114610T.0308	27,17	707
4	5	75	34	3,8	6	4	114610T.0405	27,47	714
4	11	75	34	3,8	6	4	114610T.0411	27,47	714
5	6	75	36	4,7	6	4	114610T.0506	27,86	725
5	13	75	36	4,7	6	4	114610T.0513	27,86	725
6	7	75	38	5,7	6	4	114610T.0607	24,84	646
6	13	75	38	5,7	6	4	114610T.0613	24,84	646
8	9	100	63	7,6	8	4	114610T.0809	36,26	942
8	19	100	63	7,6	8	4	114610T.0819	36,26	942
10	11	100	59	9,6	10	4	114610T.1011	51,95	1350
10	22	100	59	9,6	10	4	114610T.1022	51,95	1350
12	13	125	79	11,5	12	4	114610T.1213	69,49	1807
12	26	125	79	11,5	12	4	114610T.1226	69,49	1807
14	15	125	79	13,5	14	4	114610T.1415	105,95	2755
14	26	125	79	13,5	14	4	114610T.1426	105,95	2755
16	17	150	101	15,5	16	4	114610T.1617	125,46	3262
16	32	150	101	15,5	16	4	114610T.1632	125,46	3262
18	19	150	101	17,4	18	4	114610T.1819	171,35	4455
18	32	150	101	17,4	18	4	114610T.1832	171,35	4455
20	21	150	99	19,4	20	4	114610T.2021	186,19	4841
20	38	150	99	19,4	20	4	114610T.2038	186,19	4841
							Skladem, na objednávku 24h

další rozměry dle požadavku
weldon / DIN 6535 HB dle požadavku
rohový rádius dle požadavku

příklad objednávky: 114610T.0304 – 5 ks
